应用

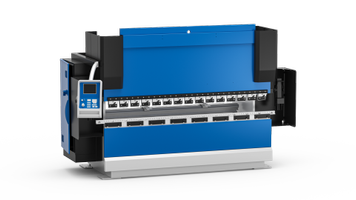

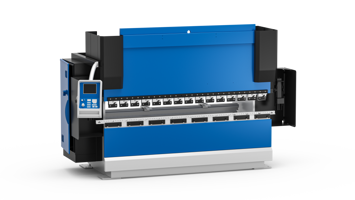

折弯机是实现金属可控变形的关键设备，专用于对各种形状、尺寸和厚 度的板材完成复杂高精度折弯加工。
凭借其多功能性与新一代控制技术结合，该设备能够实现快速、精确且可重复的生产，有效缩短周期时间、降低成本和减少误差范围。该设备是汽车制造、建筑工程、家具行业和工业金属加工等生产密集型行业的完美解决方案。
现代折弯机完美平衡了动力性能、加工精度与自动化程度之间的关系，确保实现最高运行效率与卓越制造质量。
需求:
液压回路压力测量
测量折弯机液压回路压力对于确保设备安全精确运行至关重要。精确的压力控制可确保板材承受适宜的加工力，有效预防可能损害设备及成品的过载情况。持续压力监测能够快速检测泄漏或故障，有效避免设备损坏与生产中断。液压折弯机常在 350 bar 以上压力 下运行，且压力可能急剧波动，因此传感器必须具备高结构强度、测量精度与快速响应特性。泵体、油缸或阀门正确的定位，以及耐油性、抗振性与高温耐受性，共同保障设备的长期测量可靠性与精度稳定性。
解决方案:
KS 系列压力传感器是监测折弯机液压回路压力的理想解决方案，可精确控制设备在各加工阶段的运动状态。
得益于先进的技术、新一代钢膜片薄膜传感元件及不锈钢紧凑结构设计，这些传感器可实现极高的坚固性与可靠性。
主要特性:
- SIL2 安全认证；
- 压力读取速度 (< 1 ms)；
- 测量范围高达 1000 bar；
- IO-Link 通信。
需求:
折弯机刀片平面度监测
折弯机刀片的平面度监测至关重要，这能确保折弯力沿工件全长均匀分布。在工作循环过程中，系统会自动检测并补偿结构可能出现的弯曲或变形，从而保持刀片始终处于完美对中状态。这一工艺过程可确保折弯操作稳定无缺陷，既提升了成品质量，又减少了刀具及机械部件的磨损。与自动控制系统集成后，该监测功能可实现快速调整、缩短设备准备时间，并提升工艺重复精度，从而确保金属折弯作业始终保持高性能。
解决方案:
WPA 系列非接触式直线位置传感器，是确保折弯机工作台刀片平面度的理想解决方案。传感器与滑块之间的非接触式设计，从根本上避免了磨损问题，从而确保设备具有长久的使用寿命。该传感器凭借优异的线性度、重复精度与低滞后特性，可提供极高测量精度，并能有效抵抗振动、机械冲击及大幅温度变化的影响。
其外部防护设计与电磁兼容性 (EMC) 抗干扰能力，使得该传感器能够完全适应严苛的工业环境。该系列传感器提供 50 至 4000 mm 的行程选择，配备滑动式或浮动式滑块，并可输出电压或电流信号，能持续提供可靠测量数据，有效维 持折弯机刀片的平面度，以及折弯工艺的质量稳定性和重复精度。
需求:
补偿垂直折弯力
折弯工艺过程要求精确控制刀片对金属板材的作用力，并能根据工件的材料、厚度及长度进行适应调整。在整体框架式压机中，结构刚性会抑制机械校正的可能，这使得补偿挠曲变形成为维持刀片平面度的关键所在。精准的监测功能可实现均匀的折弯效果，确保整个长度上的精确角度，并有效降低废品率。此外，该功能还能有效防止设备过载、减缓刀具磨损，并显著提升操作安全性。与控制系统集成后，可确保即使在要求严苛的生产环境中，也能实现稳定、高效且可重复的加工过程。
解决方案:
在折弯机中集成应变传感器可显著提升加工精度、产品质量及过程控制能力。SL-VAA 系列能以极高的灵敏度测两个安装点之间的表面弯曲度，其机械式放大结构甚至可捕获最微小的形变变化。该信号由高性能模拟放大器进行即时处理，从而确保快速响应、稳定运行与高度可靠性。其坚固的钢结构设计使该传感器能适应严苛的工业环境，即使在负载变化的工况下也能快速检测形变。得益于预粘接的应变片设计，安装流程得以简化，结合实时监测能力（响应时间 <20 µs），可确保即使在最严苛的工 况下也能实现稳定、安全且可重复的加工过程。
需求:
补偿水平折弯力
在折弯机加工过程中，施加于短尺寸工件上的作用力可能产生分布不均的现象，从而导致结构发生不对称的水平变形。这种情况会导致工件对位偏差、折弯精度下降，并使刀片与设备承受异常应力，进而增加机械损伤风险、停机时间及运营成本。通过对侧向推力或微动现象进行实时监测，可使系统能在工作循环过程中自动补偿这类变形。由此可实现短工件的精准折弯，同步保持刀片对中能力、降低废品率，并显著延长设备使用寿命与运行可靠性。
解决方案:
在折弯机设备中，工作台弯曲度的监测可通过以下两种解决方案实现：采用 SL-VAA 应变传感器或 PY/PZ 系列电位计。建议安装三套测量装置：一套位于中心，两套分置两端，以此精确捕捉工作台全长范围内的任何变形。 SL-VAA 传感器凭借模拟放大器能提供稳定且快速的信号输出，其钢结构设计确保了卓越的机械强度，而预粘接的应变片则大幅简化了安装流程。建议将电位计与 PCIR（DIN 导轨放大调节器）配套使用，以确保供电稳定性。两种解决方案均能确保快速响应、实时监测，并实现工作台平面度的精准控制。
工作原理:
折弯机是一种专用于金属板材折弯的工业设备，通过可控作用力和高精度实现成型加工。在此工艺过程中，当活动上模下降到固定于工作台上的下模时，金属板材将按预设角度发生塑性变形。通过采用可互换模具系统，能够实现复杂定制化折弯加工。最先进的现代机型配备了数字控制器，可实现工作循环的自动化管理，确保加工过程能够实现高度重复性、高效速度与卓越制造质量。折弯机按驱动类型可分为三种：液压式、电动式或手动式。液压折弯机凭借其精确可控的高压力输出能力，成为应对高要求加工任务的首选设备，因此其市场应用最为广泛。另一方面，与传统机型相比，电动折弯机以其卓越的运行速度、能效优势和低成本维护需求而著称。
需求与技术
集成先进传感器，这使折弯机升级为智能系统，能够确保卓越性能并实现全面可控化生产。这些传感器实时监控刀片位置、作用力、工作台弯曲度及实际折弯角度等关键参数，使控制系统能够自动调节运动参数与压力输出来补偿任何偏差。
该集成系统能够确保获得精确且一致的折弯效果，完全不受工件厚度、材料特性或长度尺寸的影响。该技术方案有效降低废品率、提升成品质量并优化加工周期。
配备传感器的现代折弯机是结合高性能与高可靠性的解决方案，完美融合了多功能性、精密加工和安全性。
